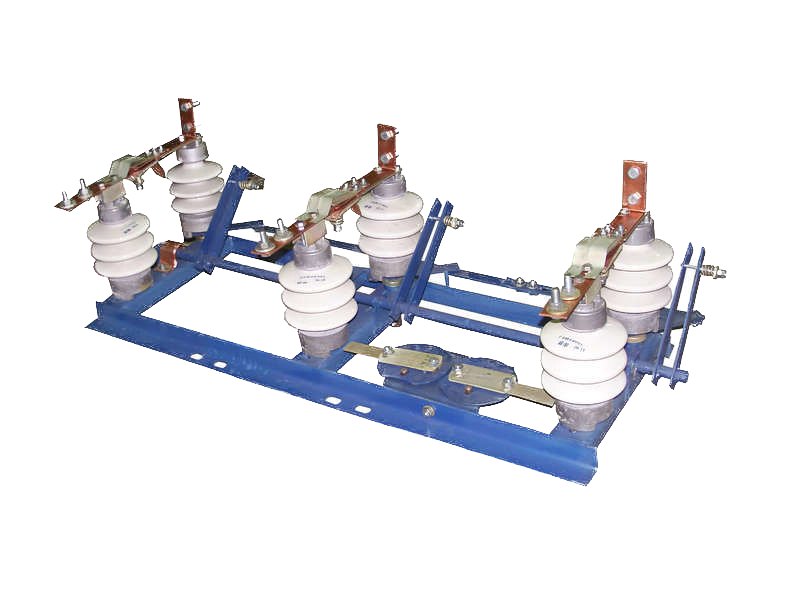

Разъединитель трехполюсный РЛНД1-10/400-УХЛ1 с приводом ПР-01

Устройство разъединителя РЛНД


Рама разъединителя РЛНД – представляет собой сварную конструкцию, которая собрана из трех швеллеров, установленных параллельно. На швеллере рамы разъединителя РЛНД крепится поворотный изолятор, выполненный в виде вала и приваренного к нему рычага. На другом конце швеллера в разъединителе РЛНД устанавливается неподвижный изолятор. Его крепление осуществляется с помощью болтового соединения. Рычаги подвижных изоляторов в разъединителях РЛНД соединены друг с другом с помощью продольной тяги, она служит для одновременного синхронного поворота трех колонок.

В качестве опорных изоляторов в разъединителях РЛНД используются С4-80 II и их полимерный аналог ИОСК-IV (для районов крайнего севера).



В комплект поставки разъединителя РЛНД входят:

- разъединитель РЛНД - 1 шт,
- привод ручной ПР-01 УХЛ1 (ПРНЗ-10) - 1 шт,
- паспорт и руководство по эксплуатации.


Технические характеристики разъединителей РЛНД

Номинальный кратковременный выдерживаемый ток (ток термической стойкости), Iт
